注塑模具
產品詳情
江蘇維達機械有限公司
電話：0512-58441128
郵編：215611
傳真：0512-58432128
E-mail：info@victorpm.com
地址：江蘇省張家港市塘橋鎮華芳南路1號
技術特點
單缸完成注塑模及吹塑模的同步開合，開合模速度更快，效率更高；
全自動生產時塔臺的上升及下降動作不占周期；
伺服雙油路系統，控制精準，節能25%~45%；
三角橫梁結構，剛性高，穩定性好；
直線導軌射臺，阻力小，精度高；
氣動翻轉，安全潔凈
選配
電預塑，可實現同步預塑；
電動脫模翻轉，節能潔凈；
電動回轉，回轉定位精度高
應用領域
夾緊件
橫梁雙缸平衡鎖模系統，快速開合模同時保證分布均勻
旋轉機構
獨特的旋轉機構設計，并配備自動潤滑系統，確保旋轉精度始終如一。
注塑組件
替代高效塑化混合螺桿，優化注射單元，提高注射穩定性和精度
液壓系統
配備電液伺服系統，機器運行平穩，噪音低，響應高，節能25%~45%
機筒螺桿
螺桿優化設計，夾緊螺桿頭裝配，具有良好的塑化能力，耐磨。
加工原理
主要技術參數
| 注射機構 | Unit | MSZ135 | |
| 螺桿直徑 | mm | 65 | 70 |
| 螺桿長徑比 | L/D | 23:1 | 23:1 |
| 最大注射量(HDPE) | g | 625 | 730 |
| 螺桿轉速 | rpm | 10-235 | |
| 機筒加熱功率 | KW | 15 | |
| 合模系統 | ? | ? | |
| 注塑鎖模力 | KN | 1323 | |
| 吹塑鎖模力 | KN | 235 | |
| 最大模板尺寸 | mm | 1400×500 | |
| 最小模具厚度 | mm | 280 | |
| 模具加熱功率 | KW | 10 | |
| 脫模系統 | ? | ? | |
| 脫模行程 | mm | 270 | |
| 空運轉時間 | sec | 4.5 | |
| 驅動系統 | ? | ? | |
| 驅動電機 | KW | 30+30 | |
| 系統壓力 | Mpa | 14 | |
| 制品尺寸范圍 | ? | ? | |
| 制品容積 | ml | 5-800 | |
| 制品高度 | mm | ≤220 | |
| 制品直徑 | mm | ≤100 | |
| 其他 | ? | ? | |
| 壓縮空氣壓力 | Mpa | 1.0 | |
| 壓縮空氣排量 | M3/min | ≥1.2 | |
| 冷卻水流量 | M3/h | 6 | |
| 額定總功率（含模具加熱） | KW | 85 | |
| 設備尺寸 | M | 5.4×2.5×2.9 | |
| 設備凈重 | ton | 15 | |
江蘇維達機械有限公司
電話：0512-58441128
郵編：215611
傳真：0512-58432128
E-mail：info@victorpm.com
地址：江蘇省張家港市塘橋鎮華芳南路1號
技術特點
單缸完成注塑模及吹塑模的同步開合，開合模速度更快，效率更高；
全自動生產時塔臺的上升及下降動作不占周期；
伺服雙油路系統，控制精準，節能25%~45%；
三角橫梁結構，剛性高，穩定性好；
直線導軌射臺，阻力小，精度高；
氣動翻轉，安全潔凈
選配
電預塑，可實現同步預塑；
電動脫模翻轉，節能潔凈；
電動回轉，回轉定位精度高
應用領域
夾緊件
橫梁雙缸平衡鎖模系統，快速開合模同時保證分布均勻
旋轉機構
獨特的旋轉機構設計，并配備自動潤滑系統，確保旋轉精度始終如一。
注塑組件
替代高效塑化混合螺桿，優化注射單元，提高注射穩定性和精度
液壓系統
配備電液伺服系統，機器運行平穩，噪音低，響應高，節能25%~45%
機筒螺桿
螺桿優化設計，夾緊螺桿頭裝配，具有良好的塑化能力，耐磨。
加工原理
主要技術參數
| 注射機構 | Unit | MSZ95 | |
| 螺桿直徑 | mm | 60 | 65 |
| 螺桿長徑比 | L/D | 23：1 | 23：1 |
| 最大注射量(HDPE) | g | 535 | 625 |
| 螺桿轉速 | rpm | 10-235 | |
| 機筒加熱功率 | KW | 12.6 | |
| 合模系統 | ? | ? | |
| 注塑鎖模力 | KN | 931 | |
| 吹塑鎖模力 | KN | 176 | |
| 最大模板尺寸 | mm | 900×480 | |
| 最小模具厚度 | mm | 280 | |
| 模具加熱功率 | KW | 8 | |
| 脫模系統 | ? | ? | |
| 脫模行程 | mm | 240 | |
| 空運轉時間 | sec | 4 | |
| 驅動系統 | ? | ? | |
| 驅動電機 | KW | 45+5.5 | |
| 系統壓力 | Mpa | 14 | |
| 制品尺寸范圍 | ? | ? | |
| 制品容積 | ml | 5-800 | |
| 制品高度 | mm | ≤220 | |
| 制品直徑 | mm | ≤100 | |
| 其他 | ? | ? | |
| 壓縮空氣壓力 | Mpa | 1.0 | |
| 壓縮空氣排量 | M3/min | ≥1 | |
| 冷卻水流量 | M3/h | 6 | |
| 額定總功率（含模具加熱） | KW | 71.1 | |
| 設備尺寸 | M | 4.5×2.1×2.7 | |
| 設備凈重 | ton | 12 | |
江蘇維達機械有限公司
電話：0512-58441128
郵編：215611
傳真：0512-58432128
E-mail：info@victorpm.com
地址：江蘇省張家港市塘橋鎮華芳南路1號
技術特點
單缸完成注塑模及吹塑模的同步開合，開合模速度更快，效率更高；
全自動生產時塔臺的上升及下降動作不占周期；
三角橫梁結構，剛性高，穩定性好；
直線導軌射臺，阻力小，精度高；
氣動翻轉，安全潔凈
增加可兼容MSZ60/MSZ70模具
選配
電預塑，可實現同步預塑；
電動脫模翻轉，節能潔凈；
電動回轉，回轉定位精度高
應用領域
夾緊件
橫梁雙缸平衡鎖模系統，快速開合模同時保證分布均勻
旋轉機構
獨特的旋轉機構設計，并配備自動潤滑系統，確保旋轉精度始終如一。
注塑組件
替代高效塑化混合螺桿，優化注射單元，提高注射穩定性和精度
液壓系統
配備電液伺服系統，機器運行平穩，噪音低，響應高，節能25%~45%
機筒螺桿
螺桿優化設計，夾緊螺桿頭裝配，具有良好的塑化能力，耐磨。
加工原理
江蘇維達機械有限公司
電話：0512-58441128
郵編：215611
傳真：0512-58432128
E-mail：info@victorpm.com
地址：江蘇省張家港市塘橋鎮華芳南路1號
技術特點
注、吹兩工位全部采用三缸鎖模結構，開合模速度快，生產周期短，效率高
伺服雙油路液壓驅動系統，控制精準，節能25%以上
三角橫梁結構剛性高，穩定性好
直線導軌射臺，阻力小，精度高
氣動翻轉，安全潔凈
通用性強，可兼容MSZ60模具
選配
電預塑，可實現同步預塑
電動脫模翻轉，節能潔凈
電動回轉，回轉定位精度高
應用領域
夾緊件
橫梁雙缸平衡鎖模系統，快速開合模同時保證分布均勻
旋轉機構
獨特的旋轉機構設計，并配備自動潤滑系統，確保旋轉精度始終如一。
注塑組件
替代高效塑化混合螺桿，優化注射單元，提高注射穩定性和精度
液壓系統
配備電液伺服系統，機器運行平穩，噪音低，響應高，節能25%~45%
機筒螺桿
螺桿優化設計，夾緊螺桿頭裝配，具有良好的塑化能力，耐磨。
加工原理
注塑吹瓶機是一種特殊設計的帶有旋轉三工位分度器的機器，在進行注射后，坯料將被送到下吹工位，然后被剝離以進行下一步處理，如清洗或輸送機所需的填充。 適用于PE, PP, PS, SAN, EVA, COC, PEEK, TPU PETG, PET等材質，瓶容量從lml-I000ml不等。lBM瓶口完美，瓶身厚度和重量嚴格，適用于醫藥、化妝品、家居、食品包裝工業等高品質包裝。
主要技術參數
| 注射機構 | Unit | MSZ70AE | |
| 螺桿直徑 | mm | 50 | 55 |
| 螺桿長徑比 | L/D | 23：1 | 23：1 |
| 最大注射容積 | cm3 | 392 | 475 |
| 最大注射量 | g | 372 | 450 |
| 螺桿轉速 | rpm | 10-300 | |
| 機筒加熱功率 | KW | 10.8 | |
| 電熱控制區 | Qty | 3+N | |
| 合模系統 | |||
| 注塑鎖模力 | KN | 750 | |
| 吹塑鎖模力 | KN | 89 | |
| 開合模行程 | mm | 140 | |
| 塔臺提升高度 | mm | 70 | |
| 最大模板尺寸 | mm | 800×390 | |
| 最小模具厚度 | mm | 280 | |
| 模具加熱功率 | KW | 6 | |
| 脫模系統 | |||
| 脫模行程 | mm | 230 | |
| 空運轉時間 | sec | 2.1 | |
| 制品尺寸范圍 | |||
| 制品容積 | ml | 5-800 | |
| 制品高度 | mm | ≤200 | |
| 制品直徑 | mm | ≤100 | |
| 其它 | |||
| 壓縮空氣壓力 | Mpa | 1 | |
| 壓縮空氣排量 | m3/mm | ≥0.8 | |
| 冷卻水流量 | m3/h | 5 | |
| 額定總功率 （含模具加熱） | KW | 73.8 | |
| 設備尺寸 | M | 5.02×1.95×2.49 | |
| 設備凈重 | ton | 9.3 | |
江蘇維達機械有限公司
電話：0512-58441128
郵編：215611
傳真：0512-58432128
E-mail：info@victorpm.com
地址：江蘇省張家港市塘橋鎮華芳南路1號
技術特點
注、吹兩工位全部采用三缸鎖模結構，開合模速度快，生產周期短，效率高
伺服雙油路液壓驅動系統，控制精準，節能25%以上
三角橫梁結構剛性高，穩定性好
直線導軌射臺，阻力小，精度高
氣動翻轉，安全潔凈
通用性強，可兼容MSZ60模具
選配
電預塑，可實現同步預塑
電動脫模翻轉，節能潔凈
電動回轉，回轉定位精度高
應用領域
夾緊件
橫梁雙缸平衡鎖模系統，快速開合模同時保證分布均勻
旋轉機構
獨特的旋轉機構設計，并配備自動潤滑系統，確保旋轉精度始終如一。
注塑組件
替代高效塑化混合螺桿，優化注射單元，提高注射穩定性和精度
液壓系統
配備電液伺服系統，機器運行平穩，噪音低，響應高，節能25%~45%
機筒螺桿
螺桿優化設計，夾緊螺桿頭裝配，具有良好的塑化能力，耐磨。
加工原理
主要技術參數

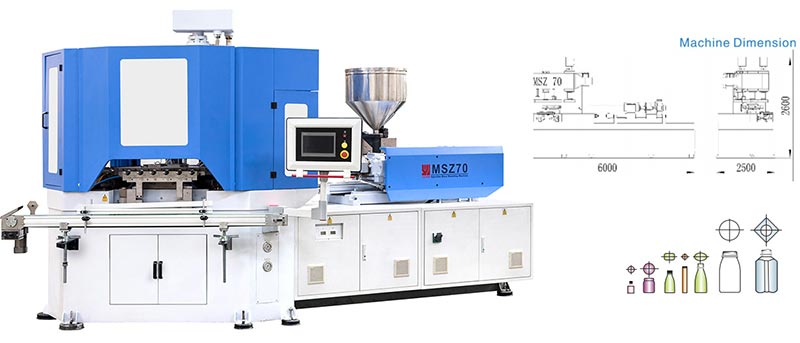

| 注射機構 | Unit | MSZ70 | |
| 螺桿直徑 | mm | 50 | 50 |
| 螺桿長徑比 | ? | 23：1 | 23：1 |
| 最大注射量(HDPE) | g | 298 | 360 |
| 螺桿轉速 | rpm | 10-235 | |
| 機筒加熱功率 | KW | 10.8 | |
| 合模系統 | ? | ? | |
| 注塑鎖模力 | KN | 750 | |
| 吹塑鎖模力 | KN | 89 | |
| 最大模板尺寸 | mm | 800×390 | |
| 最小模具厚度 | mm | 280 | |
| 模具加熱功率 | KW | 6 | |
| 脫模系統 | ? | ? | |
| 脫模行程 | mm | 270 | |
| 空運轉時間 | sec | 3.5 | |
| 驅動系統 | ? | ? | |
| 驅動電機 | KW | 30 | |
| 系統壓力 | Mpa | 15 | |
| 制品尺寸范圍 | ? | ? | |
| 制品容積 | ml | 5-800 | |
| 制品高度 | mm | ≤220 | |
| 制品直徑 | mm | ≤100 | |
| 其他 | ? | ? | |
| 壓縮空氣壓力 | Mpa | 1.0 | |
| 壓縮空氣排量 | M3/min | ≥0.8 | |
| 冷卻水流量 | M3/h | 5 | |
| 額定總功率（含模具加熱） | KW | 46.8 | |
| 設備尺寸 | M | 4.06×1.8×2.45 | |
| 設備凈重 | ton | 9 | |
江蘇維達機械有限公司
電話：0512-58441128
郵編：215611
傳真：0512-58432128
E-mail：info@victorpm.com
地址：江蘇省張家港市塘橋鎮華芳南路1號
技術特點
特殊設計的雙缸合模裝置，開合?？?，空轉周期快，效率高。 雙比例液壓系統，控制精準，比葉片泵驅動節能25%。 臥式注塑設計，塑化可靠，操作簡便。 單橫梁式鎖模系統，裝模方便
選配
伺服驅動，節能25%-45%。 在模具貼標解決方案中，一站式程序，節省人工和車間成本，完全貼合，外觀精美。
應用領域
夾緊件
橫梁雙缸平衡鎖模系統，快速開合模同時保證分布均勻
旋轉機構
獨特的旋轉機構設計，并配備自動潤滑系統，確保旋轉精度始終如一。
注塑組件
替代高效塑化混合螺桿，優化注射單元，提高注射穩定性和精度
液壓系統
配備電液伺服系統，機器運行平穩，噪音低，響應高，節能25%~45%
機筒螺桿
螺桿優化設計，夾緊螺桿頭裝配，具有良好的塑化能力，耐磨。
加工原理
主要技術參數
| 注射機構 | Unit | MSZ60S | |
| 螺桿直徑 | mm | 50 | 55 |
| 螺桿長徑比 | L/D | 23:1 | 23:1 |
| 最大注射量(HDPE) | g | 298 | 360 |
| 螺桿轉速 | rpm | 10-235 | |
| 機筒加熱功率 | KW | 10.8 | |
| 合模系統 | ? | ? | |
| 注塑鎖模力 | KN | 750 | |
| 吹塑鎖模力 | KN | 89 | |
| 最大模板尺寸 | mm | 740×390 | |
| 最小模具厚度 | mm | 280 | |
| 模具加熱功率 | KW | 6 | |
| 脫模系統 | ? | ? | |
| 脫模行程 | mm | 200 | |
| 空運轉時間 | sec | 3.5 | |
| 驅動系統 | ? | ? | |
| 驅動電機 | KW | 30 | |
| 系統壓力 | Mpa | 15 | |
| 制品尺寸范圍 | ? | ? | |
| 制品容積 | ml | 5-800 | |
| 制品高度 | mm | ≤200 | |
| 制品直徑 | mm | ≤100 | |
| 其他 | ? | ? | |
| 壓縮空氣壓力 | Mpa | 1.0 | |
| 壓縮空氣排量 | M3/min | ≥0.8 | |
| 冷卻水流量 | M3/h | 5 | |
| 額定總功率（含模具加熱） | KW | 46.8 | |
| 設備尺寸 | M | 4.3×1.69×2.45 | |
| 設備凈重 | ton | 8.6 | |
江蘇維達機械有限公司
電話：0512-58441128
郵編：215611
傳真：0512-58432128
E-mail：info@victorpm.com
地址：江蘇省張家港市塘橋鎮華芳南路1號
技術特點
單缸完成注塑模及吹塑模的同步開合，開合模速度更快，效率更高；
全自動生產時塔臺的上升及下降動作不占周期；
伺服液壓系統，控制精準，節能25%以上；
臥式注射，塑化穩定，操作方便；
單橫梁結構，拆卸模具方便；

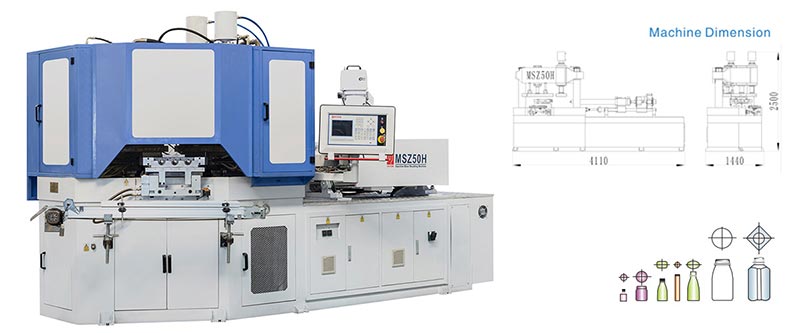

通用性強，可兼容MSZ40/MSZ45/MSZ50H模具
氣動翻轉，安全潔凈
選配
電預塑，可實現同步預塑
直線導軌射臺，阻力小，精度高
電動脫模翻轉，節能潔凈
電動回轉，回轉定位精度高
應用領域
夾緊件
橫梁雙缸平衡鎖模系統，快速開合模同時保證分布均勻
旋轉機構
獨特的旋轉機構設計，并配備自動潤滑系統，確保旋轉精度始終如一。
注塑組件
替代高效塑化混合螺桿，優化注射單元，提高注射穩定性和精度
液壓系統
配備電液伺服系統，機器運行平穩，噪音低，響應高，節能25%~45%
機筒螺桿
螺桿優化設計，夾緊螺桿頭裝配，具有良好的塑化能力，耐磨。
加工原理
主要技術參數
| 技術參數 | |||
| 注射機構 | Unit | MSZ50S | |
| 螺桿直徑 | mm | 45 | 50 |
| 螺桿長徑比 | L/D | 23：1 | 23：1 |
| 最大注射容積 | cm3 | 318 | 392 |
| 最大注射量 | g | 301 | 372 |
| 螺桿轉速 | rpm | 10-235 | |
| 機筒加熱功率 | KW | 10 | |
| 電熱控制區 | Qty | 4+N | |
| 合模系統 | ? | ? | |
| 注塑鎖模力 | KN | 528 | |
| 吹塑鎖模力 | KN | 93.4 | |
| 開合模行程 | mm | 145 | |
| 塔臺提升高度 | mm | 70 | |
| 最大模板尺寸 | mm | 560×390 | |
| 最小模具厚度 | mm | 240 | |
| 模具加熱功率 | KW | 3.6 | |
| 脫模系統 | ? | ? | |
| 脫模行程 | mm | 270 | |
| 空運轉時間 | sec | 2 | |
| 驅動系統 | ? | ? | |
| 驅動電機 | KW | 23 | |
| 系統壓力 | Mpa | 14 | |
| 制品尺寸范圍 | ? | ? | |
| 制品容積 | ml | 5-800 | |
| 制品高度 | mm | ≤200 | |
| 制品直徑 | mm | ≤100 | |
| 其它 | ? | ? | |
| 壓縮空氣壓力 | Mpa | 1 | |
| 壓縮空氣排量 | m3/mm | ≥0.7 | |
| 冷卻水流量 | m3/h | 4 | |
| 額定總功率 （含模具加熱） | KW | 36.6 | |
| 設備尺寸 | M | 4.11×1.57×2.5 | |
| 設備凈重 | ton | 5.7 | |
江蘇維達機械有限公司
電話：0512-58441128
郵編：215611
傳真：0512-58432128
E-mail：info@victorpm.com
地址：江蘇省張家港市塘橋鎮華芳南路1號
技術特點
獨創雙缸鎖模結構，開合模速度快，生產周期短，效率高
伺服液壓系統，控制精準，節能25%以上
臥式注射：塑化穩定，操作方便
單橫梁鎖模結構，拆卸模具更方便
通用性強，可兼容MSZ40/45模具
氣動翻轉，安全潔凈
選配
電預塑，可實現同步預塑
直線導軌射臺，阻力小，精度高
電動脫模翻轉，節能潔凈
電動回轉，回轉定位精度高
應用領域
夾緊件
橫梁雙缸平衡鎖模系統，快速開合模同時保證分布均勻
旋轉機構
獨特的旋轉機構設計，并配備自動潤滑系統，確保旋轉精度始終如一。
注塑組件
替代高效塑化混合螺桿，優化注射單元，提高注射穩定性和精度
液壓系統
配備電液伺服系統，機器運行平穩，噪音低，響應高，節能25%~45%
機筒螺桿
螺桿優化設計，夾緊螺桿頭裝配，具有良好的塑化能力，耐磨。
加工原理

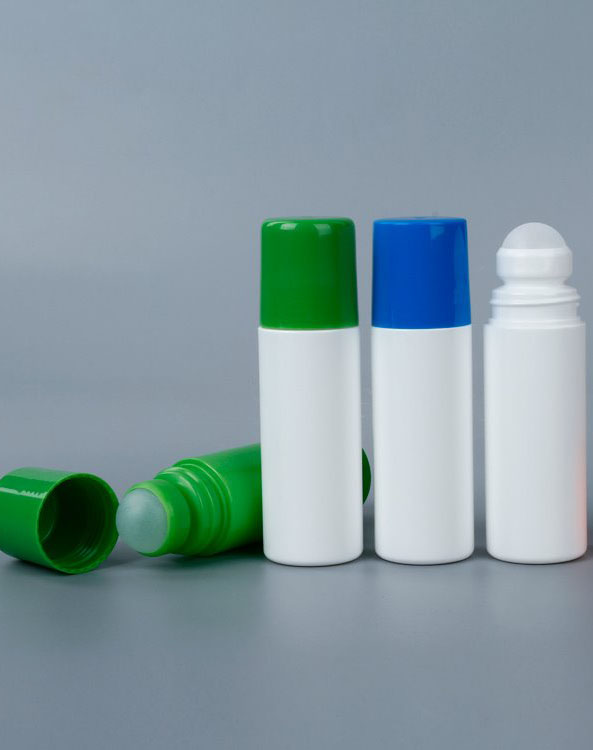

注塑吹瓶機是一種特殊設計的帶有旋轉三工位分度器的機器，在進行注射后，坯料將被送到下吹工位，然后被剝離以進行下一步處理，如清洗或輸送機所需的填充。 適用于PE, PP, PS, SAN, EVA, COC, PEEK, TPU PETG, PET等材質，瓶容量從lml-I000ml不等。lBM瓶口完美，瓶身厚度和重量嚴格，適用于醫藥、化妝品、家居、食品包裝工業等高品質包裝。
主要技術參數
| 注射機構 | Unit | MSZ50H | |
| 螺桿直徑 | mm | 45 | 50 |
| 螺桿長徑比 | L/D | 23:1 | 23:1 |
| 最大注射量(HDPE) | g | 241 | 298 |
| 螺桿轉速 | rpm | 10-235 | |
| 機筒加熱功率 | KW | 10 | |
| 合模系統 | ? | ? | |
| 注塑鎖模力 | KN | 500 | |
| 吹塑鎖模力 | KN | 89 | |
| 最大模板尺寸 | mm | 560×390 | |
| 最小模具厚度 | mm | 240 | |
| 模具加熱功率 | KW | 3.6 | |
| 脫模系統 | ? | ? | |
| 脫模行程 | mm | 270 | |
| 空運轉時間 | sec | 3.5 | |
| 驅動系統 | ? | ? | |
| 驅動電機 | KW | 22 | |
| 系統壓力 | Mpa | 15 | |
| 制品尺寸范圍 | ? | ? | |
| 制品容積 | ml | 5-800 | |
| 制品高度 | mm | ≤200 | |
| 制品直徑 | mm | ≤100 | |
| 其他 | ? | ? | |
| 壓縮空氣壓力 | Mpa | 1.0 | |
| 壓縮空氣排量 | M3/min | ≥0.7 | |
| 冷卻水流量 | M3/h | 4 | |
| 額定總功率（含模具加熱） | KW | 35.6 | |
| 設備尺寸 | M | 4.11×1.44×2.5 | |
| 設備凈重 | ton | 5.7 | |
江蘇維達機械有限公司
電話：0512-58441128
郵編：215611
傳真：0512-58432128
E-mail：info@victorpm.com
地址：江蘇省張家港市塘橋鎮華芳南路1號
技術特點
臥式注射：塑化穩定，操作方便
單橫梁鎖模結構，拆卸模具更方便
伺服驅動，可實現節能25-45%
大容量模具安裝尺寸，產量更高
氣動翻轉，安全潔凈
選配
電預塑，可實現同步預塑
直線導軌射臺，阻力小，精度高
電動脫模翻轉，節能潔凈
電動回轉，回轉定位精度高
應用領域
夾緊件
橫梁雙缸平衡鎖模系統，快速開合模同時保證分布均勻
旋轉機構
獨特的旋轉機構設計，并配備自動潤滑系統，確保旋轉精度始終如一。
注塑組件
替代高效塑化混合螺桿，優化注射單元，提高注射穩定性和精度
液壓系統
配備電液伺服系統，機器運行平穩，噪音低，響應高，節能25%~45%
機筒螺桿
螺桿優化設計，夾緊螺桿頭裝配，具有良好的塑化能力，耐磨。
加工原理
注塑吹瓶機是一種特殊設計的帶有旋轉三工位分度器的機器，在進行注射后，坯料將被送到下吹工位，然后被剝離以進行下一步處理，如清洗或輸送機所需的填充。 適用于PE, PP, PS, SAN, EVA, COC, PEEK, TPU PETG, PET等材質，瓶容量從lml-I000ml不等。lBM瓶口完美，瓶身厚度和重量嚴格，適用于醫藥、化妝品、家居、食品包裝工業等高品質包裝。
主要技術參數
| 注射機構 | Unit | MSZ30 |
| 螺桿直徑 | mm | 40 45 |
| 螺桿長徑比 | ? | 23:1 23:1 |
| 最大注射量(HDPE) | g | 190 241 |
| 螺桿轉速 | rpm | 10-225 |
| 機筒加熱功率 | KW | 8.3 |
| 合模系統 | ? | |
| 注塑鎖模力 | KN | 292 |
| 吹塑鎖模力 | KN | 46.7 |
| 最大模板尺寸 | mm | 400×270 |
| 最小模具厚度 | mm | 180 |
| 模具加熱功率 | KW | 3 |
| 脫模系統 | ? | |
| 脫模行程 | mm | 220 |
| 空運轉時間 | sec | 3.5 |
| 驅動系統 | ? | |
| 驅動電機 | KW | 15 |
| 系統壓力 | Mpa | 15 |
| 制品尺寸范圍 | ? | |
| 制品容積 | ml | 5-800 |
| 制品高度 | mm | ≤190 |
| 制品直徑 | mm | ≤100 |
| 其他 | ? | |
| 壓縮空氣壓力 | Mpa | 1.0 |
| 壓縮空氣排量 | m3/min | ≥0.7 |
| 冷卻水流量 | m3/h | 3 |
| 額定總功率（含模具加熱） | KW | 26.3 |
| 設備尺寸 | M | 3.56×1.25×2.25 |
| 設備凈重 | ton | 4.0 |
江蘇維達機械有限公司
電話：0512-58441128
郵編：215611
傳真：0512-58432128
E-mail：info@victorpm.com
地址：江蘇省張家港市塘橋鎮華芳南路1號
